Micro interruttori, come onnipresente componente elettronico, svolgono un ruolo insostituibile in una vasta gamma di dispositivi elettronici. Con il continuo avanzamento della scienza e della tecnologia e della produzione industriale, l'applicazione di micro switch sta diventando sempre più diffusa. Sia che negli elettrodomestici come frigoriferi e lavatrici, attrezzature industriali come varie macchine su linee di produzione automatizzate o persino nei vari dispositivi di controllo nei sistemi elettronici automobilistici, i micro switch utilizzano le loro precise caratteristiche operative per controllare lo stato on/off dei circuiti, garantendo il corretto funzionamento dell'attrezzatura.
Sono cruciali test completi e accurati di micro switch. Un metodo di test basato sulla strumentazione virtuale è stato progettato per i micro switch prodotti da una certa azienda. Da un lato, i test possono identificare prontamente potenziali problemi di microswitch, impedendo ai guasti dell'interruttore di causare malfunzionamenti delle apparecchiature e ridurre così i costi di manutenzione e i tempi di inattività. D'altra parte, i test possono valutare efficacemente l'affidabilità e migliorare la qualità del prodotto. Inoltre, test di qualità rigorosi possono migliorare la qualità del prodotto, rafforzare la sua posizione competitiva sul mercato e offrire ai consumatori un'esperienza utente più stabile.
Test della funzione di base: come testare rapidamente l'affidabilità on/off di un microswitch utilizzando un multimetro

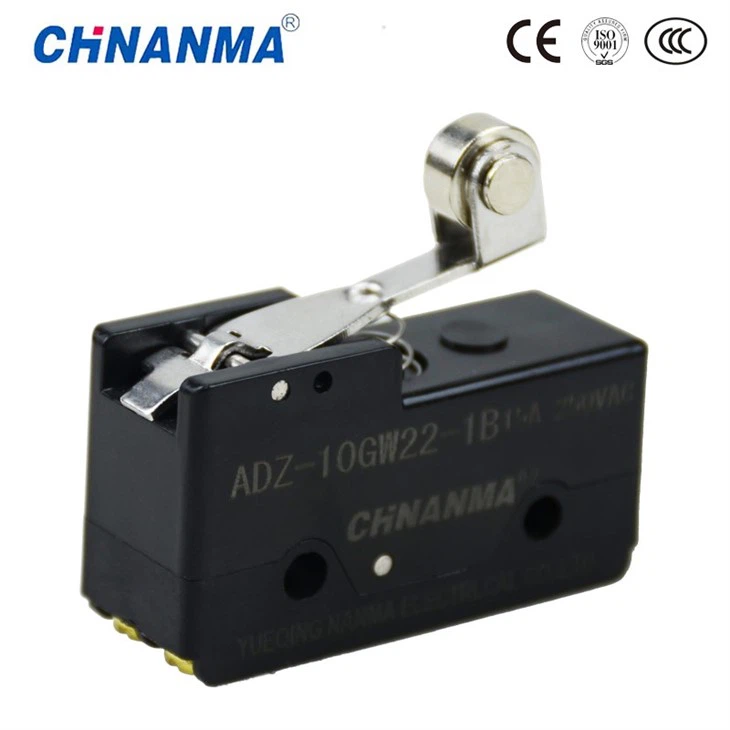

Una revisione della struttura di base e dei principi di lavoro di un microswitch

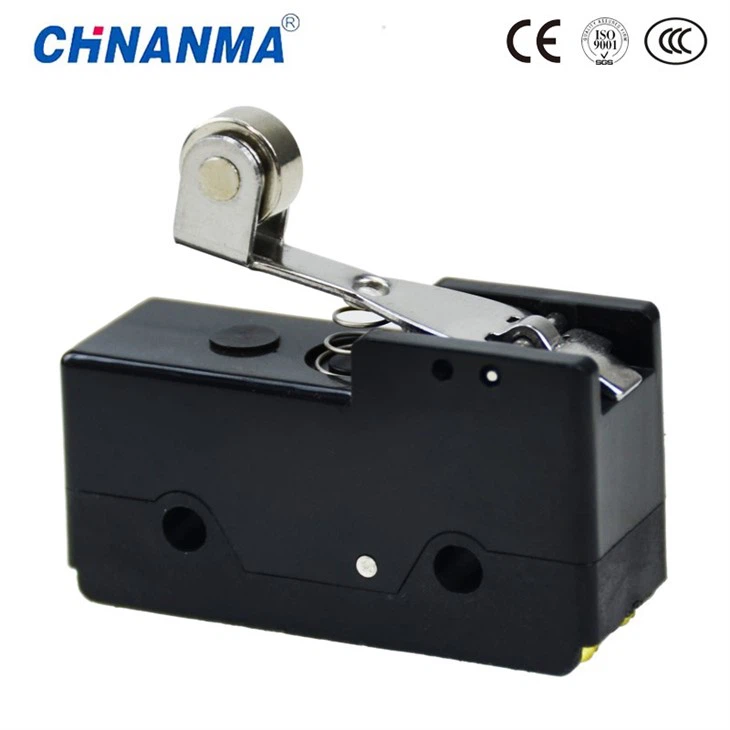

I componenti principali di un microswitch includono contatti, una molla e una canna di spinta. È un componente elettronico che utilizza un effetto a leva per il funzionamento e il controllo. Il suo meccanismo operativo si basa sulla forza esterna. Quando questa forza agisce sull'asta di spinta e raggiunge un'intensità specifica, l'asta di spinta spinge la sua struttura interna, chiudendo i contatti e completando il circuito. Una volta che la forza esterna scompare, l'elasticità della primavera fa sì che i contatti si aprano -, interrompendo il circuito. I microswitches sono dotati di tempi di risposta rapidi, struttura semplice, dimensioni compatte e lunga durata. Questa capacità di rispondere rapidamente alla forza esterna minima garantisce che il microswitch possa controllare accuratamente lo stato di accensione del circuito.

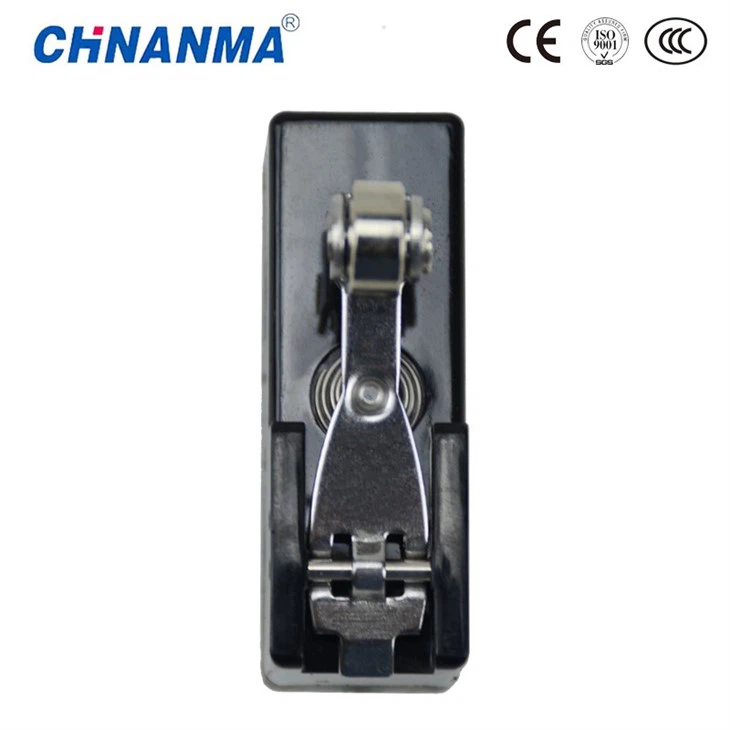

Preparazione per test multimetri

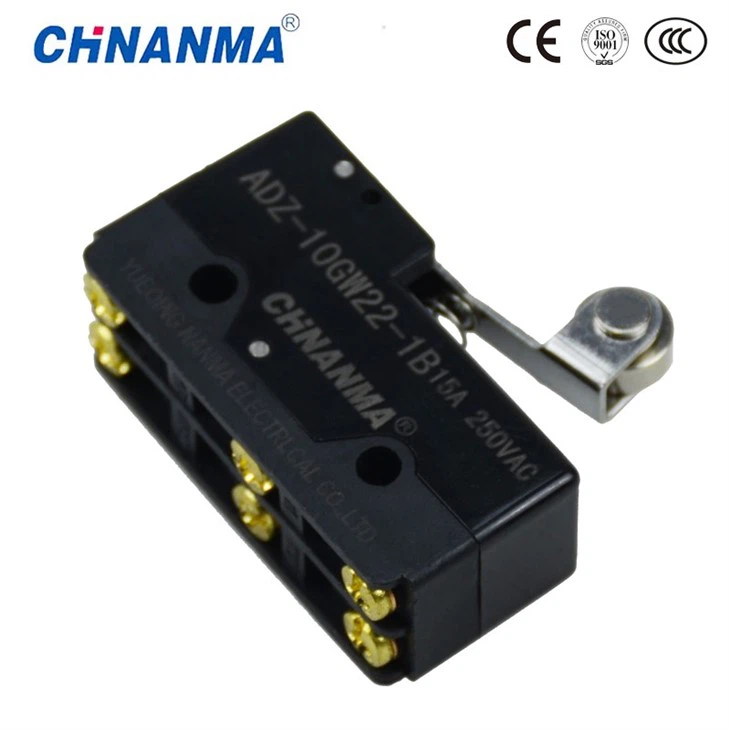

Prima di iniziare il test, è importante selezionare il multimetro digitale appropriato. I multimetri digitali sono una scelta comune grazie alla loro alta precisione di misurazione e alla lettura intuitiva. Abbiamo configurato il multimetro nell'intervallo di resistenza (OHM) e abbiamo selezionato l'intervallo di misurazione appropriato in base all'intervallo di resistenza previsto di MicroSwitch per garantire risultati accurati. Passaggi di test specifici: in primo luogo, dobbiamo identificare il pinout di MicroSwitch, in genere includendo normalmente Open (NO), Normalmente chiuso (NC) e Common (Com). Se viene utilizzato un resistore anziché il contatto normalmente aperto come contatto MicroSwitch, il microswitch deve essere installato nel circuito in test per risultati accurati. Senza premere il microswitch, utilizzare un multimetro per misurare la resistenza tra i terminali normalmente aperti e comuni e tra i terminali normalmente chiusi e comuni e registrare attentamente la resistenza. Se la resistenza cambia dopo aver premuto il microswitch, indica che il microswitch ha chiuso o disconnesso i contatti. In questo caso, i terminali normalmente aperti e comuni dovrebbero essere aperti e la loro resistenza è teoricamente infinita; I terminali normalmente chiusi e comuni dovrebbero essere chiusi e la loro resistenza dovrebbe avvicinarsi a zero.
Successivamente, dopo aver premuto il microswitch, misurare nuovamente la resistenza tra i pin e registrare la resistenza. In questo caso, la deformazione tra i terminali normalmente aperti e comuni appare chiusa e la resistenza è quasi zero; Durante il normale funzionamento, la resistenza rimane sostanzialmente invariata. Tra i terminali normalmente chiusi e comuni, la deformazione è aperta e la resistenza è teoricamente infinita. Analisi dei risultati eInterpretazione
In condizioni normali, la resistenza di un microswitch in vari stati dovrebbe essere coerente con la descrizione sopra. Quando la resistenza di contatto cambia, il suo valore cambia anche, quindi è necessario testare e valutare la resistenza di contatto. Se i dati misurati differiscono dai valori normali, come una bassa resistenza tra il terminale normalmente chiuso e il terminale comune quando non premuti, ciò può indicare un corto circuito nei contatti. Se la resistenza tra il terminale normalmente chiuso e il terminale comune è elevata quando viene premuta, ciò può indicare un problema di contatto. Quando il microswitch non funziona normalmente, la sua resistenza di contatto può anche fluttuare in modo anomalo. Osservando questi valori di resistenza anormali, possiamo valutare la stabilità e l'affidabilità del microswitch e determinare se è necessaria la sostituzione o la manutenzione.
Fonte
Manuale di test dei componenti elettronici pertinenti di riferimento, come la sezione Test di Switch in "Test dei componenti elettronici e Manuale di riferimento rapido dell'applicazione" (Autore: Men Hong, editore: Pressa dell'industria chimica, Anno di pubblicazione: 2010). Questo manuale descrive in dettaglio i metodi di test e le precauzioni per vari switch, fornendo una base teorica e una guida pratica per i test funzionali di base del microfunzione.
Test di durata e resistenza: come progettare un test di stampa automatizzato per valutare la durata meccanica di un microswitch
La definizione e l'importanza della vita meccanica di un microswitch
La durata meccanica di un microswitch è definita come il numero di pressioni che può resistere in condizioni specifiche. La durata della vita di un microswitch dipende dal fatto che possieda una resistenza e una rigidità sufficienti per garantire che i carichi che porta soddisfi i requisiti di progettazione. Questa metrica delle prestazioni svolge un ruolo cruciale nel lungo termine - di un prodotto, poiché i microswitch sono spesso premuti nel funzionamento effettivo. Se la durata meccanica di tale interruttore è relativamente breve, possono verificarsi problemi come l'usura dei contatti e il guasto della molla, con conseguente malfunzionamento dell'interruttore e, inoltre, influenzando il corretto funzionamento dell'intero dispositivo.
Elementi di base della progettazione automatica del test della stampa
La scelta dell'attrezzatura di prova giusta è cruciale. I tester di stampa automatizzati possono controllare accuratamente la frequenza e l'intensità delle presse, ottenendo risultati di test efficienti. Attraverso la ricerca e l'analisi dei tester della stampa manuale comunemente usati, abbiamo progettato un tester di stampa automatizzato basato su un singolo microcomputer -. Tenendo conto dell'ambiente di utilizzo del prodotto reale, possiamo impostare una frequenza di stampa appropriata al minuto. Ad esempio, nelle apparecchiature di controllo industriale, i micro switch possono sperimentare dozzine di presse al minuto. Pertanto, durante gli esperimenti, le modifiche dovrebbero essere apportate in base a questa frequenza. Inoltre, la relazione tra tempo di prova e pressione dovrebbe essere attentamente considerata per garantire che ciascun test raggiunga accuratamente l'obiettivo previsto. Inoltre, è necessario impostare una pressione adeguata per simulare le forze esterne sperimentate nel funzionamento effettivo per garantire che i dati di test riflettano veramente le prestazioni del micro switch in un ambiente operativo reale reale -.
Monitoraggio sperimentale e registrazione dei dati
Durante la fase sperimentale, è necessario monitorare lo stato di commutazione del micro switch in tempo reale durante il funzionamento della stampa. Per migliorare l'efficienza e l'affidabilità del rilevamento, viene proposto un metodo per il monitoraggio online del punto di attivazione/disattivazione del micro switch basato sulla tecnologia di misurazione della resistenza. Collegandoci alle apparecchiature di monitoraggio, possiamo monitorare la variazione della resistenza all'interruttore in tempo reale per determinare se l'interruttore funziona normalmente. Sfruttando la tecnologia dei microcontroller e le capacità di trasmissione wireless, possiamo misurare il tempo di attuazione e la pressione di contatto. Inoltre, registriamo vari dati pertinenti dopo ogni stampa, come il cambiamento di resistenza e la condizione di contatto. Queste informazioni serviranno da riferimento chiave per le valutazioni future della durata della vita.
Valutazione della durata della vita e determinazione dei risultati
Stabilire i criteri di fallimento per un micro switch è un passo fondamentale nel processo di valutazione della durata della vita. I micro switch possono essere soggetti a vari gradi di danno o rottura durante l'uso effettivo a causa di vari fattori, riducendo la loro affidabilità e la vita di servizio. In generale, si considera che un micro interruttore non abbia fallito se i contatti non si aprono o si chiudono correttamente a causa dell'usura o se un guasto a molla impedisce che il passaggio di ritorno allo stato originale. Per studiare il tempo richiesto per un micro interruttore per raggiungere i criteri di fallimento e i corrispondenti livelli di sollecitazione in condizioni diverse, sono state condotte una serie di test su un determinato modello di relè di potenza micro -. Sulla base dei dati raccolti da questi esperimenti, è stato calcolato il numero di presse richieste prima che il micro interruttore raggiungesse i criteri di fallimento per determinare la sua durata di servizio meccanica.
Test di adattabilità ambientale: come simulare le condizioni estreme di temperatura e umidità per verificare la stabilità del micro interruttore
Analisi dell'impatto della temperatura e dell'umidità estrema sui micro interruttori
Le condizioni di temperatura e umidità estreme influiscono significativamente sulle prestazioni dei micro interruttori. La temperatura è un fattore chiave nel fallimento del micro interruttore. Le alte temperature possono accelerare il processo di invecchiamento dei materiali interni di un micro interruttore, rendendo i contatti suscettibili all'ossidazione. Ciò può aumentare la resistenza al contatto e persino causare il contatto, influendo sulla corretta funzione di commutazione dell'interruttore. Pertanto, l'impatto della temperatura estrema e dell'umidità sulle caratteristiche di contatto elettrico dovrebbe essere completamente preso in considerazione durante la progettazione del prodotto. In condizioni di bassa temperatura, i materiali possono ridursi, modificando la pressione e l'area di contatto tra i contatti, portando a cattivi contatti e oscillazione del circuito intermittente. Pertanto, è essenziale progettare un microswitch che sia impermeabile e umidità - resistente. In condizioni di elevata umidità, è probabile che l'umidità penetri nel microswitch, causando corrosione dei contatti. Ciò non solo riduce le prestazioni dell'isolamento, ma aumenta anche il rischio di perdite. In casi estremi, può persino causare l'interruttore al circuito e del danno -.
Equipaggiamento sperimentale e metodi per simulare condizioni di temperatura e umidità estreme
Alti - e bassi - Le camere di test di umidità della temperatura sono spesso usate per simulare ambienti di temperatura e umidità estremi. Questo articolo descrive un sistema di controllo della camera di test per umidità di temperatura - {3} -. Il sistema è costituito da un modulo di controllo della temperatura, un modulo di controllo della temperatura e un modulo di acquisizione e elaborazione dei dati. Questo dispositivo regola con precisione la temperatura e l'umidità all'interno della camera e, attraverso il riscaldamento, il raffreddamento e l'umidificazione e la deumidificazione, consente diverse impostazioni di temperatura e umidità. Questo articolo effettuerà test e analisi basate su diversi parametri ambientali per ottenere risultati che assomigliano molto alle condizioni effettive. Ad esempio, per simulare un ambiente caldo e umido, possiamo stabilire condizioni di alta temperatura e alta umidità (ad es. 85 gradi e 85% di RH) o scegliere condizioni di bassa temperatura e bassa umidità (ad es. -40 gradi e 20% di RH) per simulare un ambiente secco e freddo.
Procedure di prova e cicli di prova
Posizionare il microswitch in una camera di prova e regolare di conseguenza le impostazioni di temperatura e umidità. Conduciamo test di prestazione in vari fattori, come temperatura, umidità e vibrazioni, per analizzare la relazione tra questi parametri e durata della vita. Sulla base delle specifiche del prodotto e degli standard pertinenti, determiniamo i tempi di prova richiesti in varie condizioni di temperatura e umidità. Il test e l'analisi del microswitch in vari parametri operativi, come la temperatura e l'umidità, rivela che gli indicatori di prestazione variano con i cambiamenti di temperatura e umidità. Generalmente, test in temperatura - -, High - umidità e bassa temperatura -, bassi - ambienti di umidità possono richiedere più tempo. Questo per ottenere una comprensione più profonda di come le prestazioni del microswitch cambiano in queste condizioni estreme. Per garantire il corretto funzionamento del microswitch, è necessario utilizzare metodi di controllo adeguati. Durante i test, la temperatura e l'umidità nella camera di prova devono essere mantenute vicino ai valori preimpostati. Verifica di stabilità e analisi dei risultati
In vari ambienti di temperatura e umidità, le prestazioni di microswitch e i parametri chiave come la resistenza all'isolamento richiedono un'ispezione regolare. Sulla base dei risultati dei test, abbiamo analizzato l'impatto delle variazioni di temperatura sullo stato operativo del microswitch. Misurando le prestazioni di commutazione, possiamo valutare se l'interruttore può controllare efficacemente il circuito in condizioni estreme; Misurando la resistenza all'isolamento, possiamo determinare se le proprietà di isolamento dell'interruttore sono state danneggiate. Abbiamo analizzato i dati di test utilizzando il metodo di impedenza AC e il metodo di tensione del circuito -, generando curve caratteristiche per il comportamento di commutazione del microswitch a varie temperature, umidità e condizioni di carico. Sulla base dei dati di test, abbiamo valutato la stabilità del microswitch in condizioni di temperatura e umidità estrema. Quando le fluttuazioni dei parametri rimangono entro limiti accettabili, il microswitch dimostra un'eccellente adattabilità in vari ambienti. Il superamento di questi limiti può essere dovuto a difetti materiali o fattori ambientali. Quando i parametri superano i limiti stabiliti, dobbiamo studiare a fondo le cause sottostanti e implementare le necessarie misure di miglioramento.
Conclusione
Test funzionali di base, test di durata della durata e test di adattabilità ambientale di micro switch sono passi fondamentali per garantire la loro qualità e affidabilità. Questo articolo utilizza i micro switch come oggetto di ricerca e propone un metodo di test basato su- multimetro. L'uso di un multimetro per testare l'affidabilità ON/OFF dell'interruttore può identificare rapidamente difetti funzionali di base. La progettazione di un test di stampa automatizzato per valutare la durata della vita meccanica fornisce una migliore comprensione della durata dello switch in uso frequente. L'uso di un microcontrollore per controllare un motore passo -passo per guidare un meccanismo CAM determina lo stato di contatto, completando vari test di prestazioni sul microfunzione. Verificare la stabilità del sistema simulando gli ambienti di temperatura e umidità estremi garantisce che l'interruttore funzioni correttamente in una varietà di condizioni difficili.
Test completi di microfunzione è fondamentale per garantire la loro qualità e stabilità. Pertanto, i test di MicroSwitch devono essere prioritari per garantire che soddisfino le esigenze dei clienti. Solo attraverso test rigorosi di qualità possiamo selezionare alti - che eseguono microswitches, garantendo un funzionamento stabile di apparecchiature elettroniche, migliorando la competitività del prodotto e soddisfacendo le aspettative dei consumatori per prodotti elettronici di qualità alti -. Attualmente, non esistono specifiche o standard specifici per i test completi di microfunzione nel mio paese, con conseguenti disparità significative tra i produttori. Nella produzione e utilizzo reale, dobbiamo aderire rigorosamente agli standard e ai metodi di test pertinenti, conducendo in profondità - e ispezioni meticolose di microfunzione per garantire che ogni prodotto sul mercato soddisfi gli standard di qualità.
